男女啪啪高清无遮挡免费直播软件,被黑人的巨茎日出白浆,一区二三国产好的精华液品牌介绍,亚洲 欧美 国产 综合

活性a氧化鋁微粉粒徑對澆注料的作用性能

    本文活性氧化鋁粉澆注料主要以致密剛玉、鋁酸鹽水泥為主要原料，分別加入不同粒度的活性氧化鋁粉，分別做了3種不同粒度的活性氧化鋁微粉對同配比澆注料施工性能和理化指標的彩響。

    根據實際的測試結果表明：不同粒度的活性氧化鋁微粉在同種澆注料中對產品施工性能影響較大，加水量能相差1.5％以上，合理粒度的活性氧化鋁微粉有助于提高產品理化指標和使用性能。

實驗用澆注料的配比

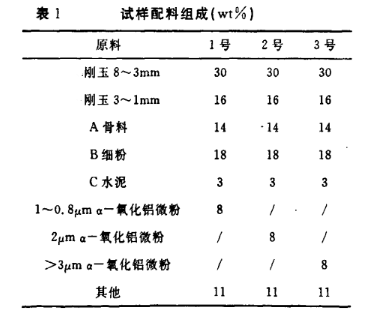

    骨料包括致密剛玉。基質包括活性氧化鋁粉、結合劑水泥等。骨料和基質質量比為70：30，保持配比不變，更換不同粒度的活性氧化鋁微粉測定澆注料的各項性能。具體配料方案見下面表1。

   所用主要原料有致密剛玉（Al2O3≥98％）骨料、1～0.5μm活性氧化鋁微粉（Al2O3：％≥99．5％）、2～1μm活性氧化鋁微粉（Al2O3％≥99.55％）、＞3μm活性氧化鋁微粉（Al2O3％≥99.5％）、純鋁酸鈣水泥結合劑等等。

澆注料試樣制備及性能測試

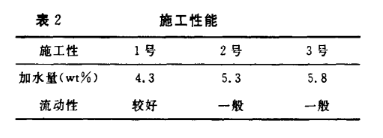

按YB／T5205．1－2003制樣。經制樣施工性能見表2。

    把制作攪拌好的料制成160X40X40mm試塊各3組，測試110℃X24h處理后氣孔率、體積密度、抗折強度、耐壓強度和1500℃X3h處理后氣孔率、體積密度、抗折強度、耐壓強度、燒后線變化。實驗的結果見下表3。

實驗的結果與討論

活性氧化鋁粉粒度對澆注料施工加水量的影響

    由上面的圖1可知，氧化鋁微粉的種類對澆注料的施工性能影響較大，在微粉中澆注料的加水量隨著微粉粒度的增加而增加，致使澆注料的體積密度逐漸變小，顯氣孔率逐漸變大。

活性氧化鋁粉粒度對澆注抗折強度的影響

    上面的圖2為活性氧化鋁微粉粒度對澆注料常溫抗折強度的影響，線2為活性氧化鋁微粉粒度對澆注料高溫抗折強度的影響。由圖2分析可得出隨著活性氧化鋁粉的粒度的增加澆注料的常溫、高溫抗折強度逐漸降低。

活性氧化鋁粉粒度對澆注料耐壓強度的影響

    圖3線1為活性氧化鋁粉粒度對澆注料常溫耐壓強度的影響，線2為活性氧化鋁微粉粒度對澆注料高溫耐壓強度的影響。

    由圖3分析可得出隨著活性氧化鋁微粉的粒度的增加澆注料的常溫、高溫耐壓強度逐漸降低。

添加活性氧化鋁粉澆筑分析與討論

    隨著活性氧化鋁微粉粒度的降低，其活性越高，分散性越好，其對澆注料的分散和減水效果越好，因此在同配比同加人量的情況下加入粒度小于1μm的澆注料比加入大于2μm的澆注料施工性能要好，加水量要低，結合程度高，因而體積密度要大，常溫、高溫抗折強度和耐壓強度要高。

活性氧化鋁粉產品用途特點

    主要用于各種不定型耐火材料、及定型耐火材料。特點是，燒成溫度高、保溫時間長、活性高、質量穩定。易粉碎，含水料漿具有良好的觸變流動性，干粉易于壓制成型，具有燒結活性、提高燒結密度。可以優化顆粒級配降低用水量，增加強度。

總結

1、小于1μm活性氧化鋁粉有利于剛玉澆注料的施工性能，其加水量低，流動性好。

2、粒度細的活性氧化鋁微粉有利于澆注料的結合，有利于其強度和使用性能的提高。

3、不同活性氧化鋁對澆注料的影響較大，尤其是對加水量和強度的影響，因此特種產品要使用適合用于其生產的a-氧化鋁微粉。



免責聲明：

  本站部分文章來源于互聯網，編輯轉載目的在于傳遞更多信息，并不代表本網贊同其觀點核對其真實性負責。

  如涉及作品內容、版權和其他問題請書面發函至本公司，我們將在第一時間處理。

上一篇：淺談耐火澆注料用純鋁酸鈣水泥及其他結合劑的種類
下一篇：[行業知識]
